Suche Schaltung der einen SW-motor 4 mal drehen läst

verfasst von kalledom, 14.09.2006, 13:17

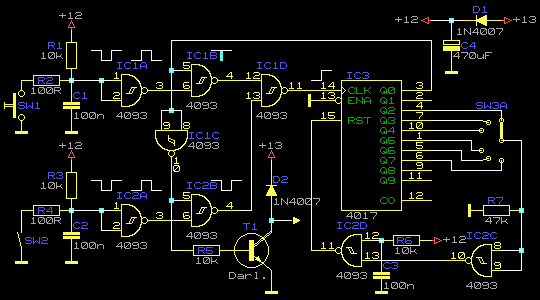

Hallo Manne,zwei Fragen ergeben sich:- was macht die Schaltung beim Einschalten der Zündung ?- was passiert beim Umschalten des Drehschalters ?Folgende Schaltung benötigt zwar einen 4093 mehr, dafür gibt\'s Power-On-Reset und während dem Umschalten wird der Reset-Eingang nicht \'geöffnet\'.Außerdem kannst Du einen \'Stop-Taster\' anschließen (über 100 Ohm an C3).Edit: kleine Änderung für bessere EntprellungDie Widerstände R2 und R3 nicht 100 Ohm sondern 1 kOhm.R6 muß größer wie R1 sein, damit beim Einschalten der Power-On-Reset erst beendet wird, wenn C1 aufgeladen ist. 15...47k wäre ok.
